Durante su vida, Le Corbusier construyó sólo cinco unidades de habitación –en Marsella, Rezé, Berlín, Briey y Firminy–, muy pocas en comparación con las setenta que proyectó el arquitecto y que iban a suponer, con este nuevo modelo tipológico de vivienda, una auténtica revolución en urbanismo.
Si estos logros son excepciones, ya pertenecen a la historia social y cultural del siglo XX: en efecto, responden a un contexto de escasez de viviendas durante el período de reconstrucción (Marsella y Rezé) y de industrialización siderúrgica y regiones mineras (Firminy y Briey); por otro lado, forman parte de la continuación del Movimiento Moderno de la década de 1930, que después de la guerra encontró un terreno propicio para expresarse a gran escala (Interbau 57 en Berlín). Manifestaciones de un ideal de vida moderna que promueve el desarrollo de nuevos equipamientos en la vivienda (agua corriente, calefacción central, cocina equipada, etc.) y servicios colectivos en la edificación (tiendas, escuela, equipamientos deportivos, teatro al aire libre), las unidades habitacionales han sabido adaptarse a los cambios hasta formar parte decididamente de la contemporaneidad, pero también como patrimonio arquitectónico.
Este libro recorre su historia presentando el contexto de su orden, el progreso del sitio de construcción, así como su vida y su evolución. Las fotografías que acompañan a los textos, fruto de un diálogo entre los habitantes y los autores, muestran cuánto sigue viva la lucha de Le Corbusier por la vivienda social y cómo su utopía se ha convertido en una realidad en evolución.
Como propietario de uno de los terrenos más extensos de cuantos pertenecen a la trama urbana de Caracas (38.668,06 m2 o en otras palabras, casi 4 hectáreas) y sin duda el que mayores deudas posee con el paisaje urbano de la Avenida Victoria (o Presidente Medina), objeto de numerosas propuestas tanto desde el seno de la propia entidad como desde la Academia, el Instituto de Previsión y Asistencia del Ministerio de Educación (IPASME) decidió el año 2004 promover un Concurso Nacional de Arquitectura a objeto de obtener planteamientos concretos sobre los cuales poder emprender un desarrollo que permitiese dar respuesta a las aspiraciones y necesidades de vivienda de sus afiliados.
Conscientes de que se estaba a las puertas de promover una de las operaciones urbanas más importantes de cuantas quedaban pendientes en la ciudad, la convocatoria se hizo con base en las siguientes premisas programáticas que hemos extraído de la publicación “Concurso Nacional de Arquitectura 2004 para el desarrollo de un conjunto residencial, recreativo y cultural del IPASME. Av. Presidente Medina/Caracas/Venezuela (accesible en https://issuu.com/kaparunakis/docs/concurso_20ipasme.compressed):
“Reconocer la pertinencia de orientar principalmente la inversión inmobiliaria hacia la satisfacción de la principal necesidad de los afiliados del IPASME, que es la vivienda”. En tal sentido se dejaba en manos de los participantes al concurso establecer “la cantidad y características del uso residencial… en función de las limitaciones que pudiera establecer la normativa urbana y otras necesidades de la institución”. No obstante, se estimó que “podría plantearse en un área de 2,3 hectáreas (de las 4 con que cuenta el lote), un número de hasta 460 apartamentos de 3 habitaciones de 80 m2 cada uno”, aproximadamente, pudiéndose manejar una oferta alternativa de apartamentos de dos habitaciones.
En el marco de hacer uso de forma moderada de la ocupación del terreno, se planteaba “construir en un área aproximada de 1,5 hectáreas un conjunto de espacios de carácter recreativo y cultural, que puedan dar servicios de esparcimiento al conjunto de los habitantes”. Se estimó de parte de la Comisión Organizadora que “el porcentaje de construcción de estas áreas no debería estar por encima del 50%”. Sin embargo, sería parte de las variables del concurso darle definición y especificidad a estas áreas. Así mismo, se podrían “incorporar áreas comerciales al conjunto en forma complementaria a las ya establecidas”.
1. Ubicación del terreno del concurso.
En definitiva, se apostaba a alcanzar a través de las propuestas que se presentasen, alto nivel cualitativo que superase lo realizado en décadas anteriores por conjuntos en los que prevalecía el uso de vivienda, colocándose ahora como principal prioridad la calidad ambiental. Los organizadores, para dar referencias a los concursantes, señalaban cómo “en otras latitudes el tema de la vivienda pública es territorio de experimentación para arquitectos inquietos. En Europa la realización periódica del concurso EUROPAN, dirigido a jóvenes profesionales, se centra en la resolución de casos reales, garantizando la calidad arquitectónica para los nuevos conjuntos de viviendas de protección social”.
2. Carlos Raúl Villanueva. Reurbanización de El Silencio (1941-1945).
Bajo la convicción de que se trataba de una de las escasas oportunidades en las que un importante proyecto de viviendas de promoción pública se sometía a concurso, se reafirmaba una y otra vez la necesidad de poner sobre el tapete el debate sobre cuál debe ser la arquitectura adecuada para estos conjuntos, “bajo el acuerdo necesario de que es necesario detener el retroceso de su calidad”, para lo cual el primer referente importante debe ser la Reurbanización de El Silencio (1941-1945) en cuanto a su concepción urbana y ambiental, y como ejemplo de rescate de una zona degradada del centro de la ciudad, logrado con la adaptación a las condiciones del lugar, sin renunciar estar a tono con los postulados mostrados por las corrientes de la arquitectura internacional.
En tal sentido cualquier exploración que un concursante emprenda debía, según los organizadores, “concentrarse en tres temas: la ciudad, la calidad de la vivienda y el trópico”. El proyecto del nuevo conjunto del IPASME, tendría que incorporar estos temas, como parte inseparable de la búsqueda, a través de la formulación de tres objetivos:
“Plantear la posibilidad de mejorar la experiencia urbana y ambiental del lugar”, como demostración de que es posible “el rescate de una zona de indudable valor urbano”.
“Aprovechar la oportunidad para recuperar el carácter experimental de la concepción de la vivienda multifamiliar en el proyecto arquitectónico”, teniéndose siempre “como marco de comprobación las condiciones particulares de nuestro clima”.
“Rescatar, a partir de la singularidad de habitar en la condición extrema del trópico, la indagación de las formas adecuadas que constituyan un discurso propio de la arquitectura, evitando la definición de un patrón estilístico o normativo”.
3. Tres referencias sugeridas a los concursantes. De izquierda a derecha: Centro Comercial San Ignacio, Caracas (Carlos Gómez de Llarena); Árbol para vivir, Lechería, Anzoátegui (Fruto Vivas); y Pabellón cubierto para gimnasia, San Carlos, Cojedes (Jorge Rigamonti)4. Juan Pedro Posani. Bocetos de un proyecto para Espacios Culturales Comunitarios.
Finalmente, se colocan como otras tantas referencias a las cuales remitirse sobre los temas ciudad, calidad de la vivienda y trópico, las soluciones alcanzadas respectivamente por: el Centro Comercial San Ignacio de Carlos Gómez de Llarena, el polémico conjunto de viviendas para trabajadores petroleros en Lechería, Anzoátegui, de Fruto Vivas y el pabellón cubierto para Gimnasia en San Carlos, Cojedes, de Jorge Rigamonti. Como síntesis conclusiva se cita un párrafo del texto “La Arquitectura en Venezuela. Una proposición Metodológica” publicado por Juan Pedro Posani en Otro mundo posible. El proyecto de los Espacios Culturales comunitarios, Catálogo de la VII Muestra Internacional de Arquitectura Bienal de Venecia (2002).
5. De izquierda a derecha: propuestas que obtuvieron el primero, segundo y tercer premio del Concurso, respectivamente.
Pues bien, estando tan bien servida la mesa, se logró una importante convocatoria que rompió una vez más con los tabúes relacionados a que este tipo de retos no interesa a los arquitectos formados en nuestras universidades, la cual arrojó como resultado el otorgamiento de tres premios y diez menciones a otras tantas proposiciones. Los ganadores fueron los arquitectos Joao De Freitas y Roberto Castillo quedando como primer finalista el trabajo de los arquitectos Edwing Otero, Alfredo Sanabria, José Antonio Carrasquel, María Carolina Espinal y Enrique Pérez y la colaboración de las bachilleres María Vanessa Otero y Carla Mora; y como segunda finalista la propuesta presentada por los arquitectos Ernesto Meléndez, Yaireth Revilla, Gilberto Rodríguez y Luis Vargas con los bachilleres Francisco Montilla y Carolina Orellana como colaboradores.
6. Láminas presentadas a concurso por los ganadores: Joao De Freitas y Roberto Castillo.
La propuesta de De Freitas y Castillo, de lo que se deriva de la memoria publicada como acompañamiento a los planos en el link ya señalado, ofreció“como respuesta al planteamiento general de viviendas y usos públicos (una) posición menos comprometida: usos públicos en una estructura de espacios en Planta Baja unidos a los estacionamientos y a partir de cierta cota, niveles de viviendas agrupadas en plantas tipo eficientes”. De tal manera, “la construcción de planta baja se constituye en un basamento con distintos tipos de espacios desde el nivel 0:00 hasta el +15:00 que se establece como una rasante para todo el conjunto. En este nivel se desarrollarán los espacios de carácter comunitario. La secuencia espacial se hace reconociendo el ascenso de la pendiente natural de la parcela. A partir del nivel +19:20 se desarrollarán los niveles de vivienda”.
Con relación a los edificios de apartamentos, se asumió “la tipología de bloque continuo con dos opciones: perimetral con patio y lineal quebrado, intentando representar dos tendencias en la concepción urbana: la del vacío como figura contrastando la del lleno como figura, una más propia de la ciudad histórica, la otra más propia de la utopía moderna del objeto aislado. La forma estática del bloque perimetral define un centro de manzana, que en el conjunto se traduce en un gran patio central dividido entre el vacío de la plaza comercial pública y la masa que producen los estacionamientos. (…) Tanto el club, como el auditorio y la escuela, se proponen como edificaciones unidas al basamento, pero independientes en uso. El club, en forma de cuña, vincula morfológicamente las dos partes más importantes del conjunto. La escuela y el auditorio conforman el frente hacia la Avenida Presidente Medina, asociándose con sus dimensiones al resto de edificaciones en dicha Avenida. La tensión entre ellos genera el paso hacia el gran patio central público desde la avenida”.
7. Lámina correspondiente al proyecto elaborada por los ganadores del concurso.
En cuanto a la resolución de los bloques de vivienda propiamente dichos, “la idea de los edificios es rescatar el descubrimiento tipológico del concepto de quinta aérea, construido en Caracas cerca de la redoma de la India, Urbanización La Paz de El Paraíso. En este caso se plantea una superestructura de losas ubicadas a doble altura, donde la estructura amalgamada en una franja atravesada de servicio establece por repetición un espacio vacío” que varía su modulación de acuerdo a los tipos de apartamentos, dependiendo si son de dos o tres habitaciones.
En cuanto a la resolución de los bloques de vivienda propiamente dichos, “la idea de los edificios es rescatar el descubrimiento tipológico del concepto de quinta aérea, construido en Caracas cerca de la redoma de la India, Urbanización La Paz de El Paraíso. En este caso se plantea una superestructura de losas ubicadas a doble altura, donde la estructura amalgamada en una franja atravesada de servicio establece por repetición un espacio vacío”, que varía su modulación de acuerdo a los tipos de apartamentos, dependiendo si son de dos o tres habitaciones.
8. Lámina correspondiente al proyecto elaborada por los ganadores del concurso.
Finalizan los ganadores exponiendo que: “Esta propuesta de menos altura edificatoria e intensidad de construcción permite una mejor integración del conjunto con su entorno construido, predominantemente correspondiente a edificaciones multifamiliares de pequeño a mediano tamaño, y ofrece una implantación en el terreno que facilita el que, aún siendo un conjunto singular dentro del corredor de la Avenida Presidente Medina por la superficie de la parcela en cuestión, no introduzca distorsiones relevantes en la morfología urbana del sector, la cual ha sido valorada positivamente por diversos especialistas y ha sido objeto de estudio por parte del Instituto de Patrimonio Cultural (IPC), entre otras instituciones, como un área de valor coral representativa de las iniciativas de la arquitectura y el urbanismo moderno en Venezuela.
El proyecto ganador, que llegó a ser desarrollado al detalle con toda la ingeniería, quedó como tantas otras veces sin construirse y tanto la ciudad como los afiliados al IPASME sin obtener los beneficios derivados de ello.
4. Juan Pedro Posani en Otro mundo posible. El proyecto de los Espacios Culturales comunitarios, Catálogo de la VII Muestra Internacional de Arquitectura Bienal de Venecia (2002).
Dentro de la prolífica obra acumulada por el arquitecto venezolano Fruto Vivas (1928-2022) que ha servido para acompañar las notas y reseñas asociadas a su reciente desaparición física, llama la atención la escasa mención hecha a una pieza que, modestamente, consideramos debe rescatarse y observarse con detenimiento dados los valores que posee y las diversas enseñanzas que encierra.

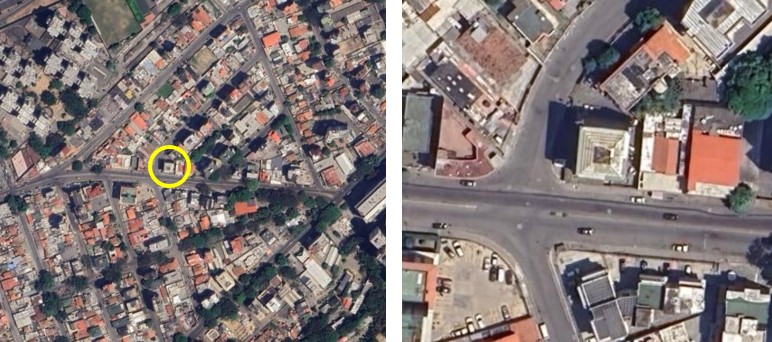

2. Ubicación del edificio Amazonas dentro de la urbanización Chuao, Caracas.
Se trata del edificio Amazonas, unidad de vivienda multifamiliar ubicada en la avenida Río de Janeiro con calle Amazonas, urbanización Chuao, Caracas, frente al Aeródromo La Carlota, emprendimiento privado que Vivas, como generalmente solía hacer, asumió como oportunidad para experimentar con creatividad en torno a temas que desde muy temprano le interesaron.

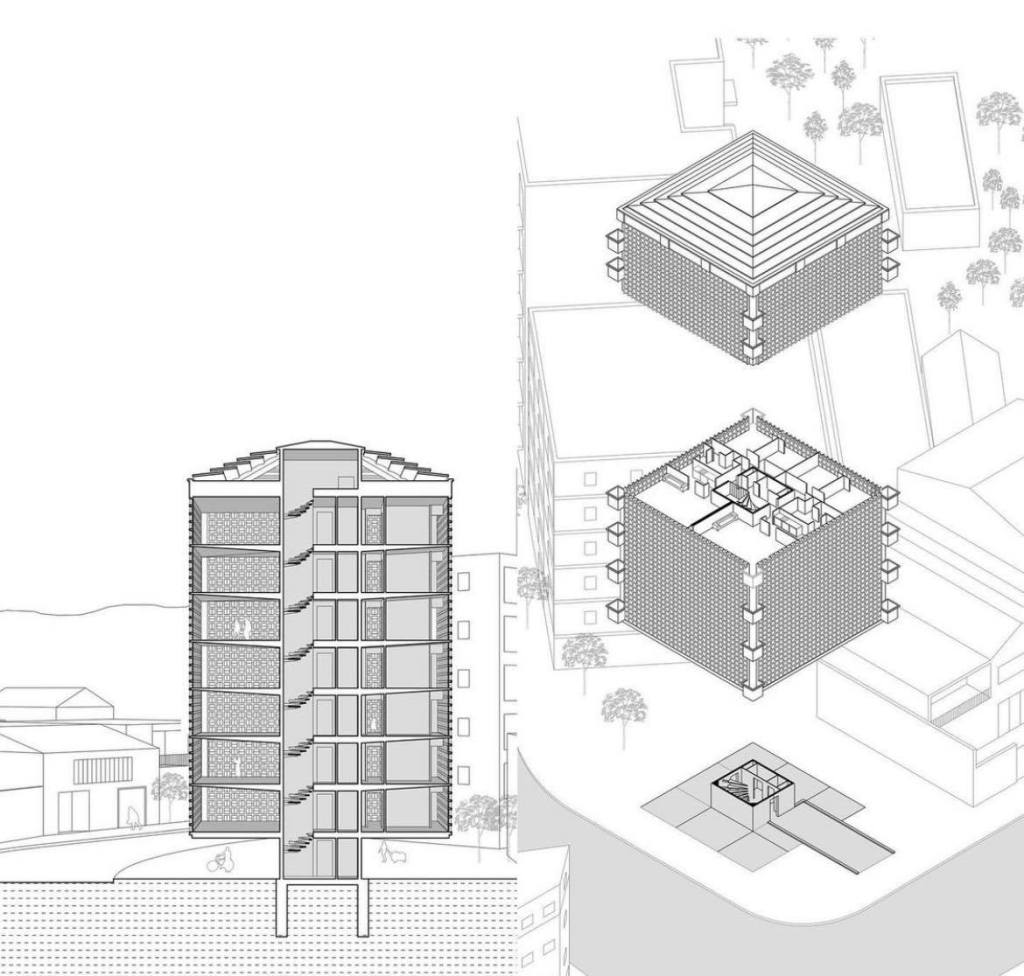

3. Diagrama de la concepción estructural y volumétrica del edificio Amazonas
Concebida como una pieza autónoma dentro de la esquina que ocupa el terreno, aislada lo más posible del entorno algo hostil que la rodea, con el Amazonas logra Vivas gestar una edificación que recoge la idea de racionalidad y exploración de los tipos estructurales propios de la época en la que se realizó y que, indirectamente, se inscribe y desarrolla en sintonía con las propuestas de tecnologías de producción masiva de edificaciones de vivienda asumidas por el Programa Experimental de Vivienda del Banco Obrero, cuya punta de lanza fue la Unidad de Diseño en Avance (o Sección de Diseño en Avance e Investigación) entre 1964 y 1969, que en el caso de Vivas abarcaron desde el año 1957 al año 1965.
4. Edificio Amazonas. Izquierda: Planta baja. Derecha: Planta tipo «B» (pisos pares)5. Edificio Amazonas. Corte.6. Edificio Amazonas. Fachada.7. Edificio Amazonas. Diagramas que muestran la flexibilidad de las plantas y el rol de los patios para garantizar la ventilacion cruzada.
Para poner en práctica su cometido, sin dejar de atender a un grupo social que demandaba apartamentos holgados a ser vendidos en propiedad horizontal, Vivas plantea un sistema estructural en concreto armado (calculado por el ingeniero Alfredo Ayala), conformado por 16 columnas en forma de “L” espaciadas cada 6,80 mts con volados de 3,40 mts, que le permite configurar cuatro volúmenes de seis niveles (contentivos de cuatro apartamentos de 140 m2 por nivel, sin pent-house), articulados por un quinto cuerpo que alberga la circulación vertical -dos ascensores y una escalera- y horizontal -pasillo de acceso a cada unidad- y genera dos patios verticales garantes de la ventilación cruzada y la iluminación de las zonas de servicio de las viviendas. La solución adoptada permite, además, liberar la planta baja que, ligeramente elevada, se destina al acceso y áreas comunes y ofrece una gran flexibilidad en la distribución de cada unidad de vivienda. La conserjería y otros servicios se ubican en un semisótano aprovechándose el resto del terreno para estacionamiento y jardines.
Los apartamentos, resueltos con base en modulaciones de 3,40 y 1.70 mts, distribuyen su área de la siguiente manera, la cual incluye la circulación: áreas privadas 55 m2, sala-comedor y terraza 49 m2 y cocina más áreas de servicio 36 m2.
8. Edificio Amazonas. Planta tipo «A» (pisos impares) y valorización en fachada de las áreas privadas (llenos).9. Edificio Amazonas. Planta tipo «B» (pisos pares) y valorización en fachada de las terrazas (vacíos).10. Edificio Amazonas. Render que permite apreciar el resultado volumétrico final.
Pero si hay algo que conviene valorar dentro del proyecto del edificio Amazonas es la destreza que mostró Vivas para dinamizar su volumetría, sin alterar en lo más mínimo el área de los apartamentos y la ubicación de la zona de servicios. Dentro de la libertad provista por el planteamiento estructural y las modulaciones utilizadas, fue capaz de llevar a cabo dos distribuciones en planta que jugaron con la ubicación de dos de las habitaciones y la terraza de manera de irlas alternando en la medida que el edificio se desarrollaba en vertical, alcanzando una rica percepción volumétrica. La terraza aportó hacia la fachada el valor del vacío de lado a lado y las habitaciones el del lleno perforado únicamente por las ventanas que permiten iluminarlas y ventilarlas.
Otras de las lecciones que pueden extraerse de la experiencia del edificio Amazonas, entendido como modelo, tienen que ver con la posibilidad que ofrecía de ser replicado como pieza para desarrollar conjuntos, de crecer en altura de acuerdo a las circunstancias (recordemos que no posee pent-house y por ende un remate claro) y de permitir la prefabricación de sus partes gracias a su condición modular.

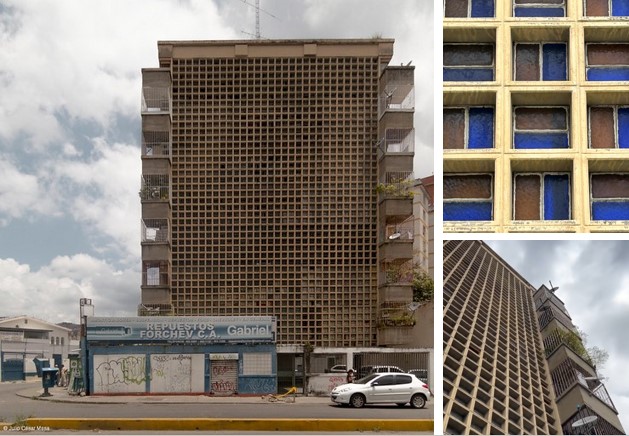

11. Edificio Amazonas. Izquierda: Detalle del acceso. Derecha: Vista de un segmento de la fachada.12. Edificio Amazonas. Dos vistas recientes.
El edificio, declarado Bien de Interés Cultural de la Nación en 2005 por el Instituto del Patrimonio Cultural, con el paso del tiempo le ha dado la razón al partido asumido por Vivas, en el sentido que ha conservado casi intacta su fachada pese a las transformaciones internas que ha sufrido, ya insinuadas desde un principio por el propio diseñador. Es decir, ha demostrado que es transformable en lo individual sin que ello haya implicado modificaciones notorias como conjunto.
13. Fruto Vivas. Izquierda: “Árbol para Vivir”, Lecherías, estado Anzoátegui (1990). Derecha: Gran Misión Vivienda Venezuela, Conjunto Santa Rosa, avenida Libertador, Caracas (2011-2012)
Si la retina de quienes empiezan a conocer o se han topado recientemente con obras de Fruto Vivas, particularmente relacionadas al tema de la vivienda multifamiliar, ha quedado marcada por conjuntos como el “Árbol para Vivir” de Lecherías, estado Anzoátegui o el desarrollado para la Gran Misión Vivienda Venezuela en Santa Rosa al final de la avenida Libertador, Caracas, los invitamos de nuevo a revisar el edificio Amazonas como punto de partida ponderado, sobrio, controlado e igualmente valiente e imaginativo que se ubica en los albores de una rica trayectoria llena de altibajos.
Nota
Para la elaboración de esta reseña hemos recurrido a las siguientes fuentes:
González Viso, Iván. Peña, María Isabel. Vegas, Federico. Caracas del valle al mar. Guía de Arquitectura y Paisaje (2015).
Instituto de Arquitectura Urbana (IAU). La vivienda multifamiliar / Caracas 1940-1979 (1983).
Paola Carvallo y María Valentina Guerrero, Industrializar, transformar, individualizar, USB, accesible en https://www.youtube.com/watch?v=c0YS7pUadaI, de donde proviene la mayor parte de los gráficos utilizados.
