LA REINTEGRACIÓN CROMÁTICA DE LOS EDIFICIOS DE LA CIUDAD UNIVERSITARIA DE CARACAS. EL CASO DE LA FACULTAD DE INGENIERÍA.
Lesmes Manuel Castañeda Hernández
Arquitecto Especialista en Restauración de Monumentos
Caracas, diciembre 2024
RESUMEN
Para devolverle la autenticidad que ameritan los edificios de carácter patrimonial, como es el caso de los pertenecientes a la Ciudad Universitaria de Caracas, campus declarado en el año 2000 por la Unesco Patrimonio Mundial, se requiere una línea de trabajo de indagación documental y procesamiento de la información obtenida en el sitio, que permita la restitución del cromatismo original del edificio, responsable importante en la conservación de su imagen.
Palabras claves: Patrimonio mundial, conservación, imagen, reintegración cromática, pintura. color.
PROPÓSITOS
Dentro de los propósitos de los trabajos de recuperación de la Ciudad Universitaria de Caracas (CUC), que se han adelantado, aparte de la rehabilitación de los distintos edificios que la constituyen, mediante la restitución de su funcionalidad y la actuación conservativa sobre los distintos componentes constructivos que los conforman, está la restitución de la imagen de los mismos, que junto con otros importantes valores arquitectónicos, urbanos, paisajísticos y artísticos de este campus, le han hecho merecedor de la condición que actualmente ostenta de “Patrimonio Mundial”.
PRINCIPIOS
En la restitución de la imagen de los edificios, ya sea externa o interna, además de las acciones de profilaxis espacial que se han requerido y las acciones de restitución de las propiedades de los distintos materiales y acabados que presenta, está la actuación sobre los cerramientos y otros elementos constructivos, a los que en el desarrollo de los proyectos elaborados por el arquitecto Carlos Raúl Villanueva a mediados del siglo XX, le fueron asignados determinados colores y que en el transcurso del tiempo fueron alterados.
Para recuperar la autenticidad de la imagen requerida en la conservación de estos edificios patrimoniales, el Hospital Clínico de la Ciudad Universitaria, y los distintos edificios pertenecientes a la Facultad de Medicina, han merecido particular atención. También está el caso de los edificios de la Facultad de Ingeniería que nos ocupa en esta ocasión.
ANTECEDENTES
En estos edificios, a lo largo de 70 años, en los distintos trabajos de mantenimiento realizados en los cerramientos que poseen revestimientos de frisos destinados a recibir acabados de pintura, ya sean externos o internos, fueron casi todos pintados de color blanco o con otros colores en forma arbitraria, ya sea por desconocimiento de la información planimétrica preexistente que en el proyecto bien los especifica o por la dinámica de improvisación que muchas veces caracteriza a estos trabajos. Similar situación sucedió con otros componentes constructivos, tales como la herrería de ventanas, los marcos metálicos de puertas, la tabiquería metálica en los sanitarios y las distintas tuberías de instalaciones que en el proyecto fueron previstas a la vista.
ACTUACIÓN
De esta manera, se trató de determinar el tono y matiz del color, tipo de pintura y brillo, especificado para cada componente constructivo, basándose en el archivo de los planos originales del antiguo Instituto Ciudad Universitaria (ICU) que actualmente reposan en las instalaciones de la Casona Ibarra. Cuando esta información por alguna razón no estuvo presente en los referidos planos, se recurrió a la técnica del decapado de pintura sobre el componente sujeto a recuperar su color original.
IDENTIFICACIÓN DE LOS COLORES

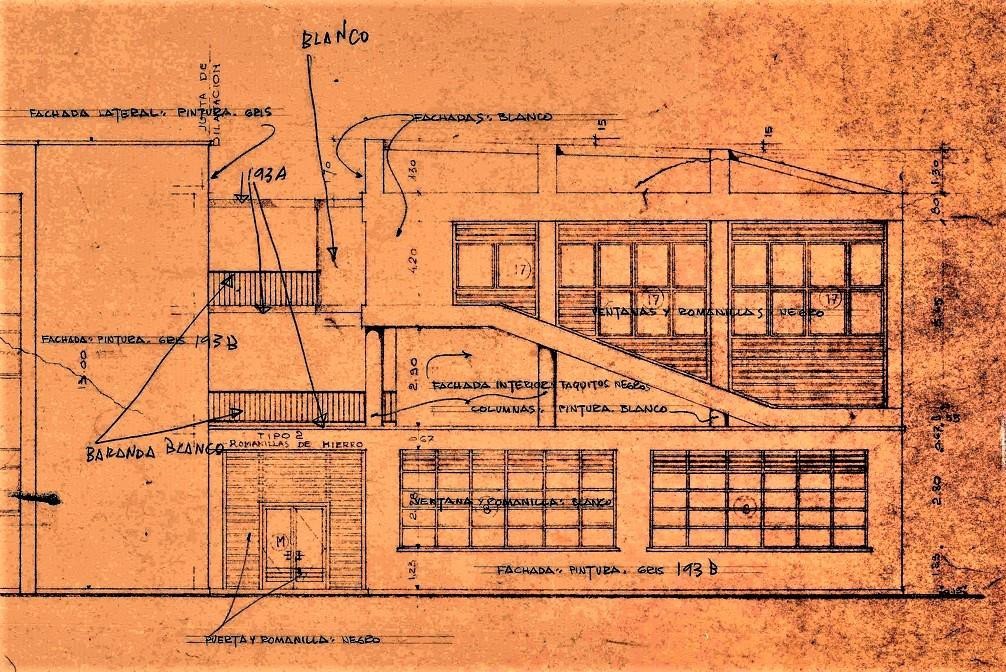

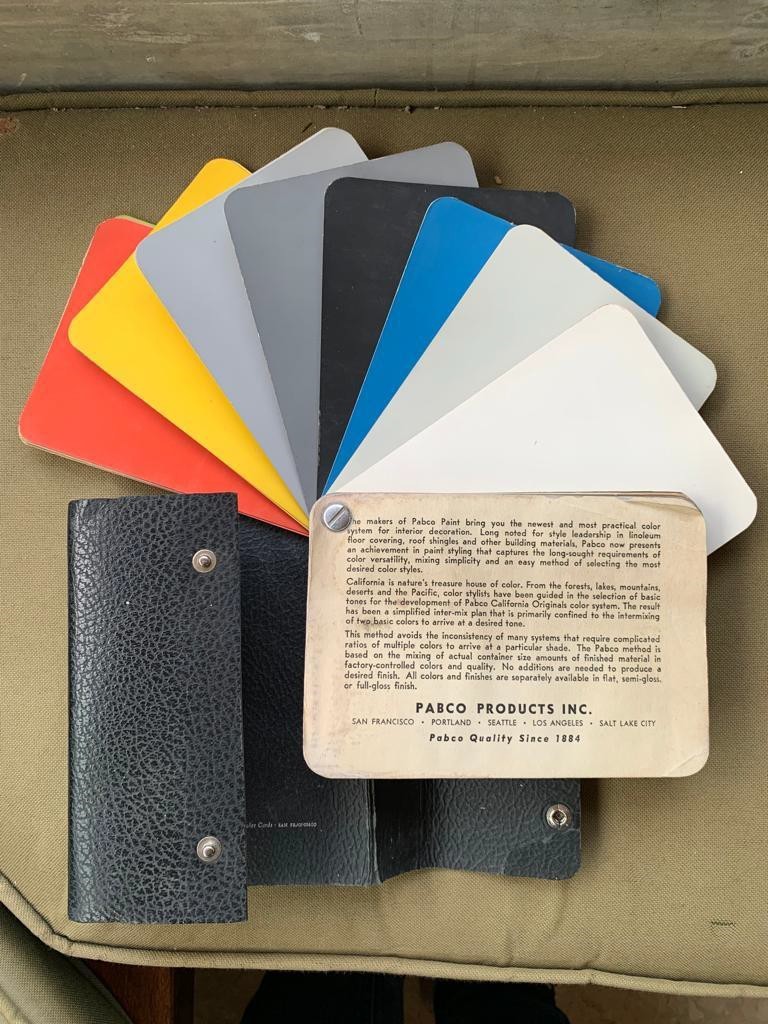

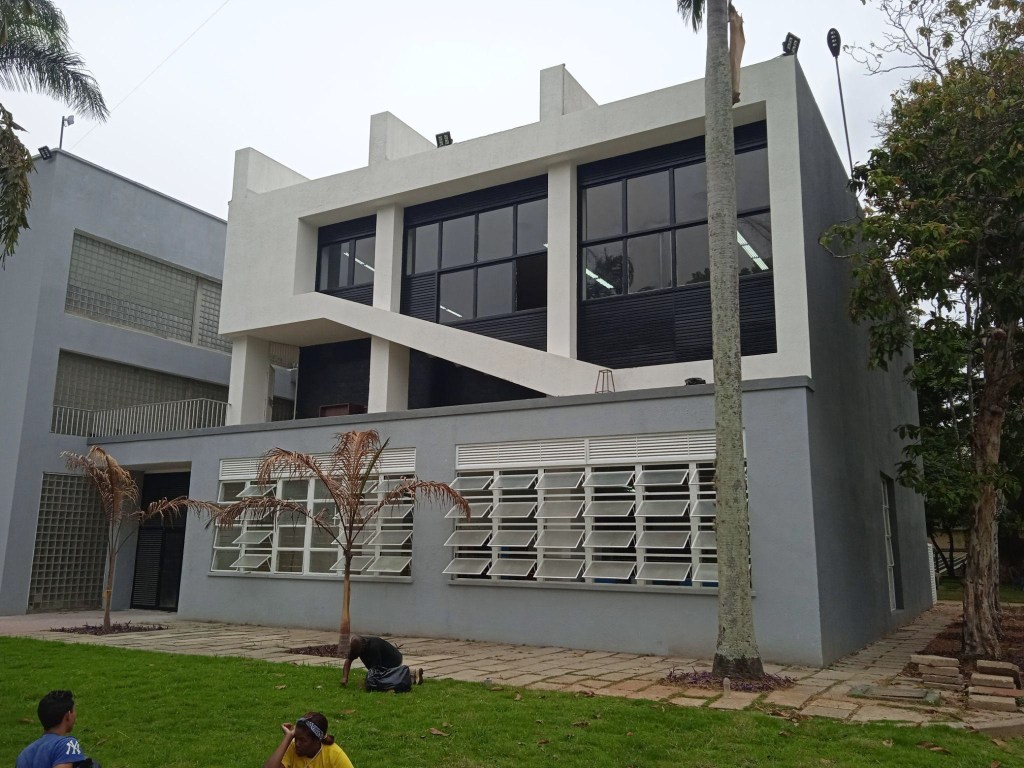

Ahora bien, la especificación de colores aparecida en los planos de los edificios de Ingeniería. está expresada en un tono genérico en el texto (ej. gris, negro o amarillo, etc) mientras que el detalle del matiz se indica con un código alfanumérico perteneciente a un catálogo comercial especifico, en este caso identificado como Pabco, (Figura 5) (ej. PINTURA GRIS 193A). Para los colores blanco y negro, este código se omite por razones obvias. Ver ejemplo de la especificación en la fachada norte del cuerpo Oeste del edificio de Petróleo, Química y Geología (Figura 1).

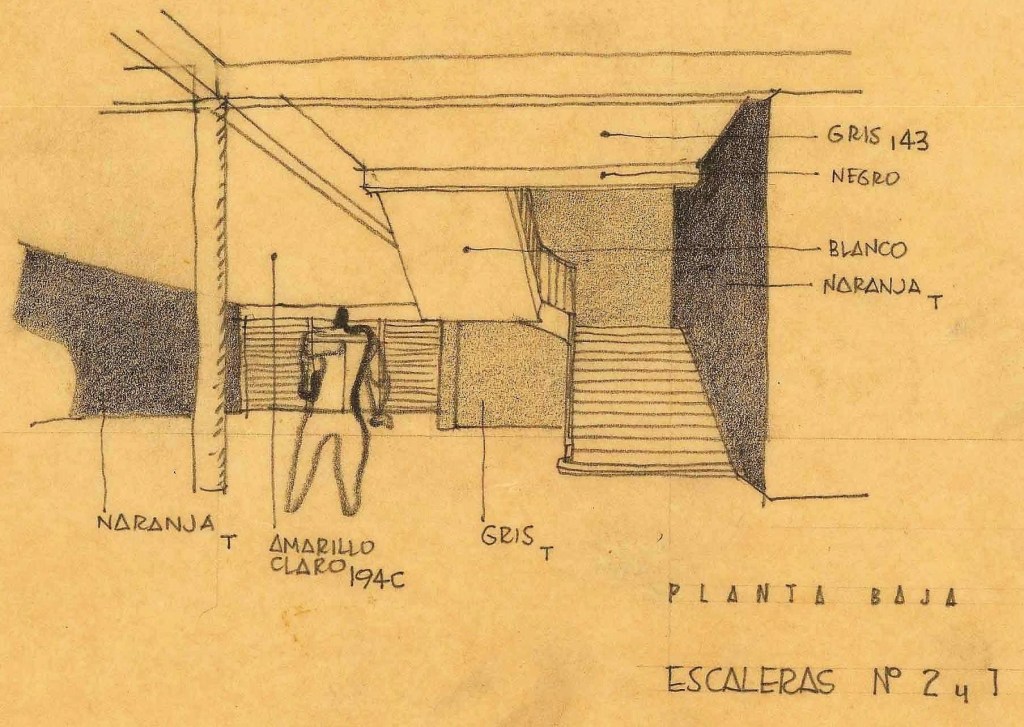

En otros planos, las especificaciones de colores internos aparecen señaladas en perspectivas elaboradas a mano alzada como las del detalle del plano 22-A-10 (Figura 3). En ella aparecen también las especificaciones de los colores de los mosaicos vidriados identificados con el subíndice «T» (taquitos) cuyos colores en este espacio se han mantenido inalterados debido a las propiedades del material.
Los mosaicos vidriados, en los colores amarillo, gris, blanco o negro, caracterizan gran parte de las fachadas de la mayoría de los edificios de Ingeniería en las superficies de paramentos que no posean revestimiento de frisos o acabados de concreto a la vista. La reintegración cromática por causa de las alteraciones que han sufrido estos acabados, requiere de un tratamiento aparte debido a su naturaleza y complejidad.
ESPECIFICACIÓN DE LOS COLORES A APLICAR
Es de señalar que la empresa estadounidense de pinturas Pabco, desapareció del mercado hace algún tiempo, por lo cual fue necesario adquirir el muestrario en repositorios comerciales de ese país. De esta manera, una vez obtenido el muestrario de colores e identificado en él el código señalado en los planos, se procedió a determinar por simple comparación visual, el código equivalente en los catálogos comerciales existentes y que las empresas de pintura nacionales estén en capacidad de producir. En este caso se utilizó el catálogo GLIDDEN The Master Palette (Figura 6) empleado por la empresa Montana. De esta manera, tomando como ejemplo la especificación COLOR GRIS 193 A del catálogo Pabco, corresponde a la especificación de pinturas Montana: Seal Grey, Specify #00NN 25/000, Order #A201.
Métodos más exactos para establecer el color de una superficie, emplean equipos como el Colorímetro o el Espectrofotómetro. Estos equipos nos permiten obviar las distorsiones perceptivas del metamerismo. [1]
Cabe mencionar que en el campo de la restauración a nivel internacional, se suele emplear el patrón de colores denominado Pantone, creado originalmente para las artes gráficas, elaborado por una empresa con ese nombre con sede en Estados Unidos. Sin embargo, algunos países emplean un sistema de códigos específicos diferentes.
OTRAS ESPECIFICACIONES
En cada situación se especificó, además del código comercial equivalente en el mercado nacional, si la pintura es para interiores o para exteriores, la naturaleza de la misma, ya sea en base a agua o en base a aceite y además el tipo de brillo, ya sea brillante, satinado o mate. En todos los casos se especificó que la calidad de la pintura sea de clase A.
Adicionalmente, en la mayoría de las especificaciones aparecidas en los planos de los edificios de la CUC, la pintura en paredes y techos, cuando se trata de pintura en base a agua, se especifica con brillo mate. En la herrería de ventanas, barandas y marcos de puertas y tabiques sanitarios, en base a aceite, se especifica satinada, mientras que en las tuberías de instalaciones a la vista, también en pintura en base a aceite, se especifica brillante. Sin embargo en estos trabajos, para los espacios internos de tipo público, tales como pasillos, aulas o sanitarios, por razones de mantenimiento y mayor lavabilidad de su superficie, nos hemos atrevido a especificar la pintura en paredes en base a agua, en brillo satinado, dejando el acabado mate para los techos de todos los espacios y las paredes de los más privados, tales como oficinas y otras áreas administrativas.
EL DECAPADO

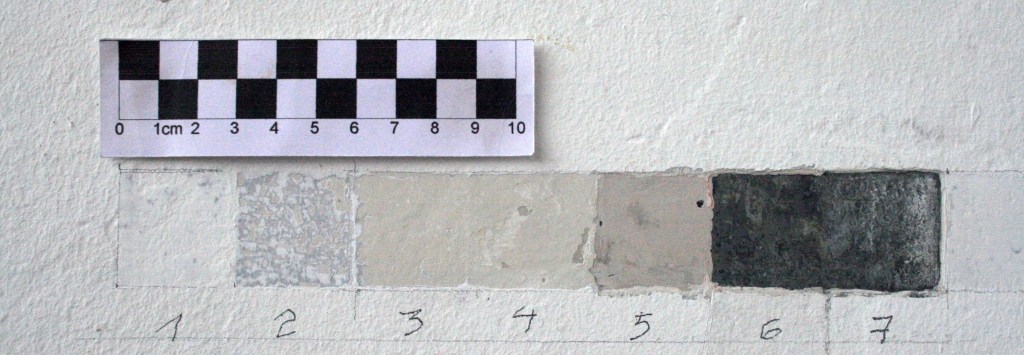

Por otra parte, el proceso de obtener información del color original de un acabado, a falta de la especificación aparecida en los planos, se basó en la técnica del decapado como ya lo hemos señalado, que consiste básicamente, mediante procesos mecánicos y químicos, en realizar calas sucesivas (Figura 7), que permitan identificar el color y la naturaleza de las distintas capas de pintura que ha recibido una superficie en el tiempo, hasta llegar a las primeras que recibió, excluyendo la inicial en el caso de algunos edificios inicialmente pintados de blanco (ej. Hospital Clínico Universitario) y la correspondiente a la protección anticorrosiva en el caso de la carpintería metálica. Sin embargo, es posible que esta información no se pueda obtener cuando esa superficie, previo a la pintura existente, haya recibido la remoción total de las anteriores o el friso subyacente haya sido reconstruido completamente. Para evitar esta situación en el futuro, en el campo de la conservación de monumentos, cuando se deba remover la pintura existente de una pared o se reconstruya el friso completamente, se recomienda dejar intacta como testigo, una pequeña superficie en la esquina superior derecha del paramento.
Con el objeto de restituir los colores de las aulas anfiteátricas del edificio de la Escuela Básica, en ausencia de la información planimétrica requerida, se procedió a realizar una serie de calas en las paredes, que arrojaron luces sobre sus colores originales. Información que luego fue corroborada al remover los pizarrones existentes en el escenario, apareciendo dichos colores detrás de los mismos.
CONCLUSIONES
Se pretende que este trabajo sirva como referencia para las futuras intervenciones de carácter conservativo que deban recibir los distintos edificios de la Facultad de Ingeniería en cuanto a la definición de su cromatismo y que por extensión esta información pueda derivarse a otros edificios de la CUC.
AGRADECIMIENTOS:
Arquitectos Eduardo Gil, Gregory Vertullo, ingeniero Humberto Rengel
REFERENCIAS:
1. Villanueva, Carlos Raul. Plano 22-A-9. Escuela de ingeniería. Laboratorios de Petróleo, Química y Geología. Fachadas-Acabado. Instituto Ciudad Universitaria Caracas, (1950)
2. Villanueva, Carlos Raúl. Plano 22-A-10. Escuela de ingeniería. Laboratorios. Colores. Instituto Ciudad Universitaria. Caracas, (1950).
[1] Metamerismo:. Fenómeno óptico que se produce cuando dos muestras de color parecen iguales bajo una determinada iluminación, pero se ven diferentes bajo otras condiciones de iluminación.
