Postal nº 214
Para visualizar la imagen en mejor resolución VER AQUÍ
LA IMPORTANCIA DEL BALCÓN (y 2)
Desde la primera nota que publicáramos en estas páginas el pasado 10 de mayo en el Contacto FAC nº 174 resaltando su importancia, el balcón, ese elemento que se constituye en un espacio intermedio entre el exterior y el interior, a veces techado y otras no, de dimensiones si se quiere reducidas que lo diferencian de la terraza, ha seguido siendo objeto de elogio y reivindicación en tiempos de cuarentena en la medida que ha asumido el rol de desahogo, contacto con el aire libre y lugar de comunicación aunque sea distante con personas que a veces ni siquiera reparábamos que eran nuestros vecinos.
También se ha convertido en tema para el análisis desde diferentes frentes que van desde el histórico al ambiental, del urbano al arquitectónico, del antropológico al sociológico, o del económico al normativo, lo cual ha conducido a indagar el por qué de su paulatina desaparición para llegar a la conclusión de su necesaria recuperación como espacio de relevancia para el habitar.
Justamente, ahondando en ello, Víctor Artís nos ha hecho ver en la comunicación que nos enviara y publicáramos el 31 de mayo (Contacto FAC nº 177) el papel que como funcionario le tocó desempeñar desde 1958, cuando fue promulgada la primera ordenanza de zonificación caraqueña “redactada por Luis Lander y Antonio Cruz Fernández” (siendo el joven Artís quien editó el plano), hasta la aprobación en 1962 de la que, a proposición suya, abrió la posibilidad de contar con el balcón como un área que no sólo pasó a descontarse del porcentaje de construcción como parte de las “medidas de estímulo”, sino que le aportó además de respiro, diversidad al tratamiento de las fachadas de la vivienda multifamiliar caraqueña.
Sumadas a la anterior promulgación en 1958 de la Ley de Propiedad Horizontal, los efectos que aquellas “medidas” produjeron tal vez están aún por estudiarse a fondo pero, sin duda, dieron pie a la generación de toda una serie de respuestas de parte de arquitectos y constructores buscando la mejor manera de aprovecharse de ellas que bien podrían dar pie a análisis de orden tipológico. Allí están para corroborarlo los cerca de setenta edificios realizados por José Miguel Galia, con pericia interpretativa y apego a las ordenanzas, desde 1960 hasta 1976 prestos a ser abordados en cuanto al manejo dado a los 6 m2 del balcón como parte de un diseño que adecuándose a las exigencias del mercado sumaba confort espacial y climático. O la más de una decena que, diseñados por Federico Beckhoff, los aprovecharon para pasar del balcón a la terraza como elemento distintivo de su arquitectura que dirigía su mirada hacia un segmento socio-económico muy distinto a la clase media a la que Galia ofrecía sus racionales y a veces sutiles variaciones.
Sin embargo, el balcón no aparece en los edificios multifamiliares caraqueños sólo a partir de 1962. Ya mucho antes, cuando esa tipología se destinaba en su gran mayoría como vivienda de alquiler, sectores como Bello Monte, Las Acacias, Los Chaguaramos, Los Rosales, El Bosque, La Carlota, Bello Campo o Chacao se poblaron de edificaciones que por lo general no excedían los cuatro pisos, no necesariamente diseñadas por arquitectos, que fueron ofreciendo, quizás a modo de reminiscencia nostálgica del lugar de procedencia de sus constructores, una vasta diversidad de balcones que llaman a buscar antecedentes particularmente mediterráneos. Lo interesante, también, sería corroborar dentro de avenidas como la Victoria, la principal de La Carlota o la Miguel Ángel de Colinas de Bello Monte qué ocurrió cuando primero se pasa al régimen de propiedad horizontal y posteriormente entran el vigencia las “medidas de estímulo a la construcción” en el 62. Para un trabajo de este tipo, sin duda, no incursionar en Los Palos Grandes, Chuao, el bulevar de El Cafetal o en los alrededores de la Plaza Altamira sería imperdonable, así como el pasar de la apología del asomarse que se da en los bloques de El Silencio a la manera como es tratado el asunto en los conjuntos carentes de balcones diseñados por el TABO.
Dicho todo lo anterior, quizás valga la pena detenerse como verdadera pieza excepcional, proyectada en el límite temporal que establecía la diferencia entre la nueva ordenanza y la anterior, en un edificio como el Amazonas proyectado por Fruto Vivas, realizado en Chuao, que sin duda apuntaba a mostrar otro tipo intereses alejados de la escrupulosidad por cumplir la norma y más próximos a la riqueza espacial y la experimentación estructural. También el Amazonas abre la oportunidad de acercarse a otro asunto que bien podríamos calificar como “el irrespeto por el balcón” que se ha producido bien sea por su incorporación al interior al cerrarse con todo tipo de dispositivos y su correspondiente desnaturalización como elemento de transición, uno de los reclamos más importantes que en tiempos de cuarentena se han podido recoger en medio de las elogiosas voces que claman por su recuperación. Mirar a Caracas a través de la manera cómo se presentan los balcones en toda su amplísima variedad pero a la vez con el lente de quien quiere averiguar si ha sido usado como originalmente se previó o, por el contrario, para develar las maneras como ha sido cerrado o maltratado convirtiéndolo en depósito sería, por obvio, digno del mayor interés.
Para concluir, sin aventurarnos a decir categóricamente que el balcón haya sido en Caracas el espacio más elegido durante la cuarentena o la válvula de escape para sobrevivir al confinamiento, la verdad es que su consideración ha abierto la puerta a toda la serie de asuntos que someramente hemos repasado dignos algunos de profundización. Los 6 m2 de “regalía” que establece la ordenanza con relación a este espacio mucho tendrían que ver en la corroboración de lo anterior bajo la premisa de que es muy distinto contar con uno de 6 mts. x 1 mt. que con otro de 3 x 2 o de 2.45 x 2.45. También por detrás se encuentra el hecho de cuán fácil o difícil se lo hemos puesto los arquitectos a los usuarios para preservarlos en su condición original.
Así como cerramos el anterior artículo con una recomendación a revisar dos trabajos académicos, invitaríamos ahora a disfrutar en primer término la obra teatral de Mario Vargas Llosa El loco de los balcones (1993), cuyo quijotesco protagonista, un profesor italiano de historia del arte italiano (viudo por demás), va recogiendo junto a su hija todos los balcones coloniales de las casas viejas que serán demolidas en Lima, y los va depositando en su modesta vivienda, lo que hace de ello una empresa insostenible y condenada al fracaso, como demostración, a través del tratamiento tragicómico del tema que nos ocupa y su asunción como punto de honor, de la pugna entre materialismo e idealismo; arte y utilitarismo; pasado y presente; antiguo y moderno; arte y tecnología; y derrota y éxito.
Otra recomendación sería ver la película argentina El hombre de al lado (2009), dirigida por Mariano Cohn y Gastón Duprat, cuyo drama y tensión entre dos mundos totalmente opuestos empieza al momento de tratar de integrar interior y exterior en una vivienda carente de ventanas de parte de alguien que, sin reparar en consecuencias, termina haciéndolo hacia el patio interior de la casa Curutchet proyectada por Le Corbusier en La Plata, capital de la provincia de Buenos Aires. Y, finalmente, sería interesante ver con ojos de cuarentena, un clásico del suspenso, La ventana indiscreta (1954), de Alfred Hitchcock, que se desarrolla en el patio interior de un pequeño edificio de grandes ventanas y suficiente amplitud de balcones donde prácticamente todos pueden verse unos a otros si lo desean.
ACA
Procedencia de las imágenes
1, 2, 3 y 5 izquierda. Colección Crono Arquitectura Venezuela
4 y 5 derecha. https://www.picuki.com/tag/italianosenchacao
ES NOTICIA
Comienza el delicado desmontaje del andamio de Notre-Dame de París
El andamio, colocado antes del incendio para restaurar la aguja de la catedral, está formado por 40.000 piezas y tiene un peso de 200 toneladas
Beatriz Juez
8 de junio 2020
Tomado de https://www.elmundo.es
La delicada operación de desmontaje del andamio de 200 toneladas, severamente deteriorado en el incendio de la catedral de Notre-Dame de París, comenzó hoy y se espera que dure todo el verano. Los operarios deberán retirar con mucho cuidado las piezas del andamio sin que toda la estructura se venga abajo, evitando así que se derrumben los muros de la catedral gótica, cuya estructura también quedó muy dañada en el siniestro.
Las llamas devoraron el 15 de abril de 2019 el techo de la catedral, la aguja que coronaba el edificio se desplomó y parte de la bóveda quedó destruida en el incendio. Pero los muros de Notre-Dame y el andamiaje se mantuvieron en pie y se salvaron los rosetones y las reliquias de la catedral.
El andamio había sido colocado antes del siniestro para restaurar la flecha de la catedral que coronaba el edificio y que fue construida por el arquitecto Eugène Viollet-le-Duc en el siglo XIX. El andamiaje había sido montado de muro a muro y no se apoyaba ni en el techo de madera ni en la aguja de la catedral, por lo que durante el incendio se evitó que hubiera un efecto dominó y se mantuvo en pie.
La estructura metálica resistió el desplome de la aguja, pero las llamas la deformaron. El andamiaje, que pesa 200 toneladas, está compuesto por 40.000 piezas, la mitad de las cuales están situadas a más de 40 metros de altura. El fuego soldó las piezas unas con otraspor lo que no se pueden desmontar como normalmente se haría. Para retirar el andamio hay que cortar las piezas y retirarlas una a una.
«Esta operación inédita y compleja ha sido minuciosamente preparada», explica en un comunicado de prensa el organismo público encargado de la conservación y restauración de la catedral de Notre-Dame de París.
En los últimos meses se ha consolidado el andamio incendiado y se han colocado vigas metálicas en tres niveles para estabilizarlo y evitar así cualquier riesgo de desmoronamiento. También se instaló un segundo andamiaje, a mayor altura que el antiguo, y una pasarela para facilitar las labores de desmontaje. Y se han colocado redes de protección en tres niveles para frenar la caída de los tubos o de los trabajadores durante la operación.
Dos equipos de cinco trabajadores se turnarán para descender con cuerdas hasta las partes calcinadas del andamio y cortarán con ayuda de sierras los tubos metálicos que se fundieron entre sí durante el incendio. Estas piezas serán retiradas gracias a una grúa de 80 metros de altura que se montó junto a la catedral el pasado mes de diciembre. Las partes más accesibles de la estructura serán desmontadas por especialistas en montaje y desmontaje de andamios.
El rector de la catedral de Notre-Dame de París, Patrick Chauvet, explicó que la gran dificultad en estos momentos en las obras de la catedral es el desmontaje del andamio incendiado.»Cuando haya terminado, podremos decir que la catedral está salvada al cien por cien», dijo a mediados de abril monseñor Chauvet a la prensa francesa.
La catedral de Notre-Dame de París permanece cerrada al público desde el día del incendio y lo seguirá estando durante el tiempo que duren las obras de restauración. El 31 de mayo se abrió al público la plaza de la catedral, que había estado rodeada de vallas desde el siniestro.
En este último año, solo se han celebrado dos misas a puerta cerrada y sin fieles en el interior de la catedral. La última misa que se celebró fue la del Viernes Santo en abril en pleno confinamiento por la pandemia de covid-19.
Hasta ahora las obras de Notre-Dame han sufrido continuos retrasos. Fueron paralizadas en varias ocasiones por los riesgos de exposición de los trabajadores al plomo, por las huelgas, por el mal tiempo y por el confinamiento de la población por la epidemia de coronavirus. El presidente francés Emmanuel Macron se marcó el ambicioso objetivo de restaurar Notre-Dame en cinco años, justo a tiempo para los Juegos Olímpicos de París 2024.
ACA
ES NOTICIA
Walter James (Jimmy) Alcock y Frank Gehry son galardonados por The Venezuela American Endowmnet for the Arts (VAEA) con La Medalla Páez de Arte 2020.
Ayer 13 de junio de 2020 The Venezuela American Endowmnet for the Arts -VAEA- (Fondo Venezolano Americano para las artes), coincidiendo con la celebración de su 30 aniversario y los 230 del nacimiento de José Antonio Páez ha anunciado, como parte de sus conmemoraciones, el otorgamiento de La Medalla Páez de Arte 2020 a los arquitectos Walter James (Jimmy) Alcock (Venezuela) y Frank Gehry (Canadá-Estados Unidos).
Según comunica VAEA ambos “como artistas sensibles y talentosos, han utilizado la arquitectura como medio de expresión, por lo que son y serán reconocidos como excelentes creadores de obras notables de indudable belleza y contribuciones tecnológicas, íconos de su tiempo. En VAEA nos sentimos orgullosos de honrar sus vidas y carreras así como su destacada contribución a la arquitectura con The Páez Medal of Art 2020”.
La Medalla Páez de las Artes es una condecoración entregada una vez al año por VAEA a un individuo o grupo que ha tenido un impacto y contribuido a la excelencia, el crecimiento, el apoyo y la proliferación de las artes en Venezuela y los Estados Unidos. Su nombre rinde honor a José Antonio Páez, caudillo de la Independencia de Venezuela, que vivió los últimos años de su vida exiliado en la ciudad de Nueva York, en donde se convirtió en un filántropo por las artes.
Hasta la fecha han obtenido La Medalla Páez de Arte:
Carlos Cruz-Diez (2012)
Robert Wilson (2013)
Sofía Ímber (2014)
Annie Leibovitz (2015)
Marisol Escobar (2016)
Bob Colacello (2017)
Gustavo Dudamel (2018)
Margot Benacerraf (2019)
Julian Schnabel (2019)
Jimmy Alcock (2020)
Frank Gehry (2020)
VAEA fue fundado el 13 de junio de 1990 para conmemorar el bicentenario del nacimiento en Acarigua, Venezuela, de José Antonio Páez. Desde sus comienzos, VAEA ha patrocinado varios eventos culturales en Venezuela y los Estados Unidos, dos países que han tenido una larga tradición de amistad durante más de 200 años siendo el compromiso de VAEA el promover programas que continúen esta tradición para las generaciones futuras.
VAEA está presidido por su fundador Alí Cordero Casal. La fecha de la ceremonia de entrega de la Medalla será anunciada próximamente.
ACA
ALGO MÁS SOBRE LA POSTAL Nº 214
A modo introductorio, quizás valga la pena recordar que la primera propuesta de crear un ferrocarril metropolitano o “metro”, como es conocido popularmente, se hizo en el “Trienio Adeco”, específicamente en 1947. Siguiendo lo recogido en “Historia del Metro de Caracas” (https://nuestrometro.es.tl/Historia-del-Metro-de-Caracas.htm), aquel año dos empresas francesas, una de ellas asociada a un grupo venezolano, presentaron al Consejo Municipal de Caracas sendas proposiciones para estudios, proyectos, construcción y explotación de un sistema que fueron rechazadas.

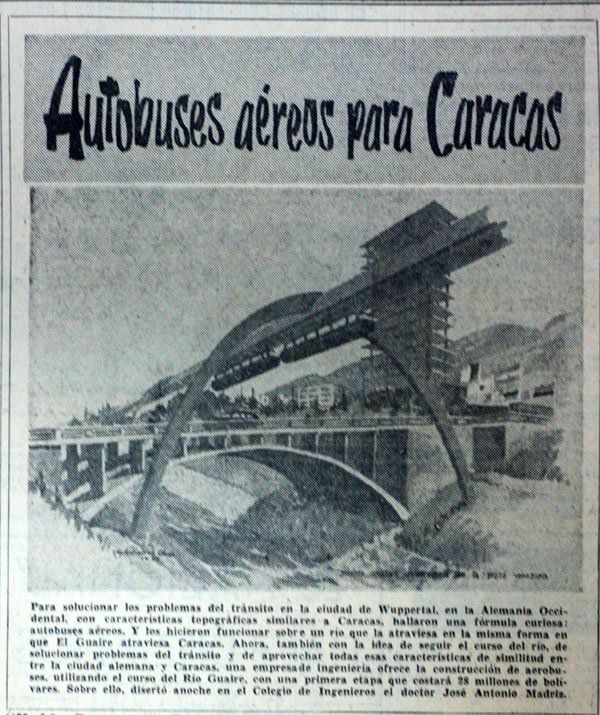

Luego, en 1954 se plantea otro sistema de transporte masivo, “un monorriel similar al Schewebebahn de Wuppertal, que según la proposición, seguiría el curso del río Guaire” y “entre 1956 y 1957 una misión de origen francés ofrece un sistema llamado ‘Metro-Robot’, que consiste en unos vagones de rueda de caucho sobre pista de rodamiento de madera. Pero ninguna de estas propuestas fueron tomadas en cuenta”.
Cuando entre 1959 y 1960, Maurice Rotival regresa a Venezuela, esta vez contratado por el Centro Simón Bolívar, elabora una tesis de desarrollo para el casco central de la ciudad, la cual se extiende a toda el Área Metropolitana, empleándose “por primera vez en Caracas un modelo científico para la estimación del tránsito futuro. Basados en estos estudios, una misión de las Naciones Unidas invitada por Cordiplan levanta un informe sobre el problema del transporte en Caracas. En su informe recomiendan, luego de descartar otros sistemas de transporte, la ejecución de un plan de transporte masivo, basado en un Metro tipo birriel e hicieron una estimación de la demanda futura para este tipo de Metro”.
A finales de 1963, el Ministerio de Obras Públicas resuelve crear la Oficina Ministerial del Transporte (OMT) “para que se abocara al estudio integral del transporte en la capital, a la elaboración de un plan de vialidad y a un programa integral de transporte, cuyo eje principal sería el sistema Metro. (…) En 1965, la Oficina dio comienzos a los estudios estadísticos previos necesarios para… el diseño preliminar y final de la línea Catia-Petare, definida como primera en prioridad del sistema”. En 1966 el gobierno del presidente Raúl Leoni nombra al ingeniero José González Lander director de la OMT, y desde entonces se constituyó en el principal responsable del sistema que finalmente se ejecutó, siendo designado presidente de la C.A. Metro de Caracas desde su creación el 8 de agosto de 1977 hasta 1997.
A partir de 1968, la OMT “se concentra en dos aspectos: la preparación de un plan vial del Área Metropolitana de Caracas, que incluye todas las estructuras viales que se debían prever para 1990 y se toma en cuenta la existencia para la misma fecha de un metro de cuatro líneas, significando por lo tanto una reducción considerable en la construcción vial comparada con la que debe ejecutarse de no construirse el Sistema Metro. El segundo aspecto lo constituye la ejecución del proyecto de ingeniería de los primeros 7 km de la línea Catia-Petare del Metro de Caracas, entre Propatria y la Hoyada.
En julio de 1968 se somete a consideración del extinto Congreso Nacional el proyecto de ley que autorizaría las operaciones de crédito público para financiar la construcción de la línea uno, en diciembre del mismo año el presidente Raúl Leoni dicta un decreto de expropiación de los inmuebles afectados por la construcción del tramo antes mencionado”.
La planificación adelantada durante el gobierno de Leoni es continuada durante la primera administración del presidente Rafael Caldera quien comenzó los trabajos en la estación Agua Salud en diciembre de 1973.
En marzo de 1975 el presidente Carlos Andrés Pérez ante el Congreso Nacional anuncia la construcción de Línea 1 Propatria-Palo Verde del Metro, comenzando por el extremo oeste en 1976. En 1979 la administración del presidente Luis Herrera Campins inicia los trabajos en la Línea 2 (Zoológico-Las Adjuntas-El Silencio) y continúa la Línea 1 la cual pone en servicio el 2 de enero de 1983 en su tramo Propatria-La Hoyada y el 27 de marzo de ese mismo año se extiende el servicio hasta Chacaíto.

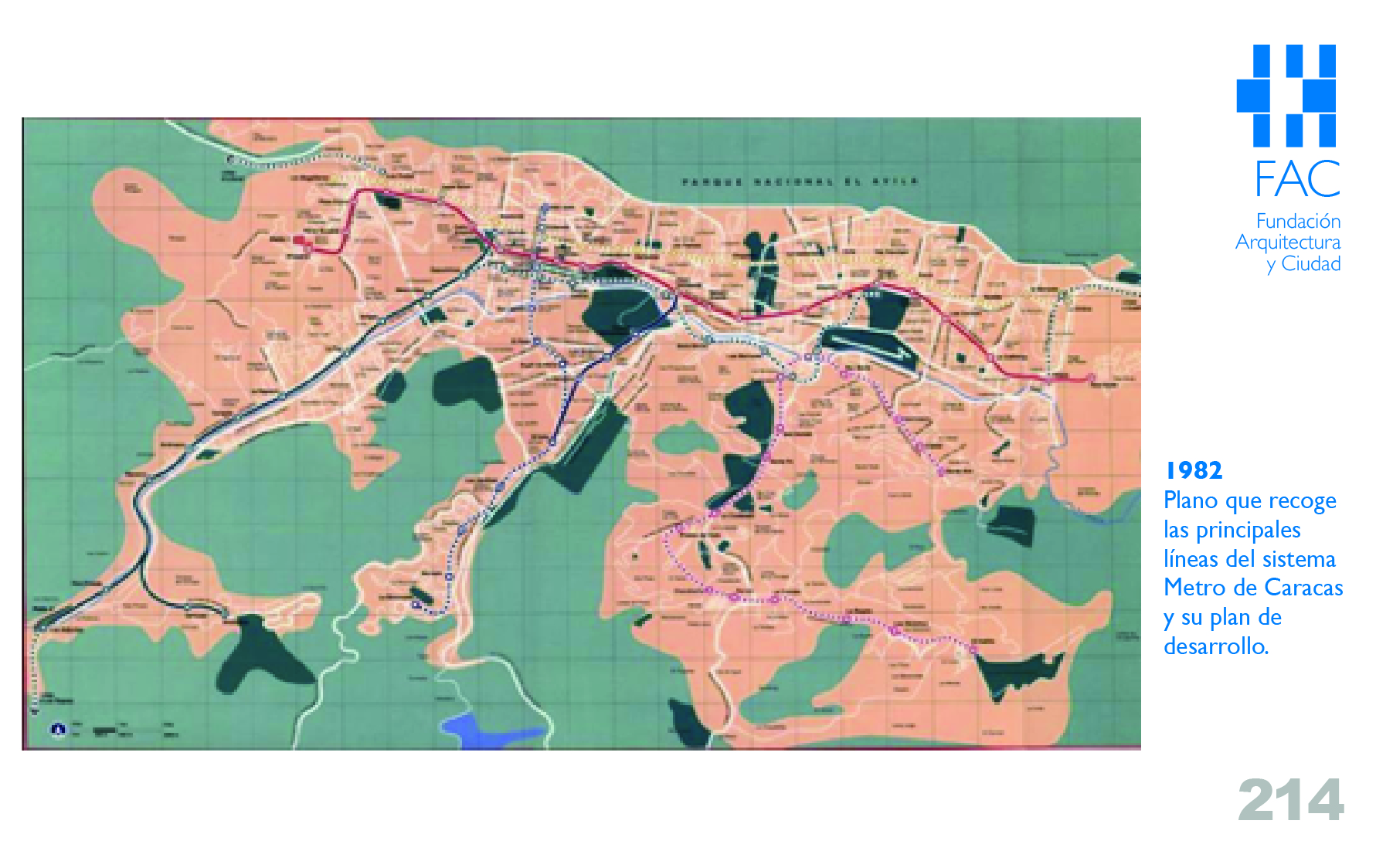

Así, para 1982, fecha del plano que ilustra nuestra postal del día de hoy, los trabajos de la Línea 1 del sistema Metro se encontraban bastante avanzados para lo que sería su inauguración el año siguiente.
Este plano, recuperado el 6 de junio de 2020 del blog “La Caracas de antes, la Caracas de ahora” de Rosales, P. (6 de marzo de 2008) (https://caracas-antesahora.blogspot.com/2008/03/evolucin-histrica-de-caracas.html?m=0), cuyo autor y lugar de publicación desconocemos, permite leer claramente las rutas del sistema Metro desplegadas dentro del área del valle, utilizando una planimetría a escala como base cartográfica y una síntesis gráfica. Ello permite visualizar la relación de escala entre el sistema y la mancha urbana que conformaba la capital para ese entonces y representa una realidad que contempla las estaciones y sus trazados, ajustados en forma precisa a la dimensión real de espacio que hay entre ellas.
Desde el punto de vista de su representación, el plano se vale de claros códigos y pocos elementos para describir y sintetizar la imagen de la capital, mostrando como una gran mancha el área urbana urbanizada, así como las redes viales y principales trazados, las grandes áreas verdes y parques de la ciudad, acompañadas de los nombres de urbanizaciones y calles principales. Todo ello inmerso en una retícula regular que permite identificar lugares y otorgar escala. En él se insertan las líneas que conformarían uno de los mas modernos sistemas de transporte masivo de Latinoamérica. Las rutas trazadas con línea continua en color representan los trazados del Metro, mientras que los desarrollos de rutas futuras aparecen dibujados de forma discontinua o punteada. Cada ruta se vincula a través de nodos que corresponden a las estaciones o puntos de la red encadenadas de forma sucesiva, construyendo un sistema que abarca la ciudad en toda su extensión.
El plano plantea dos importantes preguntas: la primera, sobre la importancia de la geografía de Caracas en la construcción del trazado del plano de Metro de la ciudad, y cuánto de la forma del valle se recoge en el recorrido de las rutas; y la segunda, sobre cuáles fueron los criterios urbanos que determinaron el diseño definitivo de la red.
El sistema de transporte que serviría a Caracas y el área metropolitana, cuyo proyecto se desarrollaría a partir de 1968, consideró corredores y rutas existentes, las que además eran coincidentes con la geografía del valle principal donde se enclava la ciudad y de los principales valles secundarios. La red se desplegó considerando la Avenida Universidad como corredor principal -paralelo a la Avenida Bolívar- acorde con la escala y sentido longitudinal del valle, y reconociendo la condición lineal que el Plan Rotival y los instrumentos de planificación elaborados en los años cincuenta plantearon como forma de crecimiento de la ciudad construyendo la columna vertebral de toda la capital. Tal y como señala Max Pedemonte en “Rotival y el Metro”, texto aparecido en El Plan Rotival. La Caracas que no fue (1991), esta acción permitió revalorizar la Avenida Bolívar como eje vial dinámico propuesto por el urbanista francés.
Desde el punto de vista de su planificación, ya para 1970 estaba finalizado el proyecto de la línea 1, con una extensión de 11,3 km., entre Propatria y La Hoyada, inaugurado en enero de 1983. La línea 1 que recorre el valle en sentido este-oeste y viceversa se desarrolla a lo largo de las avenidas España, Universidad, Abraham Lincoln y Francisco de Miranda, construyendo la columna vertebral del sistema a lo largo del valle central y reconoce sus sub-valles con los recorridos de las futuras líneas 2, 3 y 4. Su trazado transcurrió a través de zonas altamente urbanizadas, privilegiando, según Pedemonte, su condición subterránea para ocasionar la menor perturbación social y física. El sistema, a su vez, conceptualizó cada una de sus estaciones como una oportunidad de transformación y recuperación urbana, así como para el mejoramiento y creación de nuevos espacios públicos para la ciudad.
La línea 1 y las subsecuentes líneas, constituyeron un sistema de movilidad complementario al de la red de autopistas, dotando de direccionalidad oeste-este a la estructura urbana mediante diferentes estaciones de intercambio, que introdujeron, además, conexiones intermodales y detonaron la emergencia de nuevas centralidades y referencias en la ciudad.
De este modo, distintos segmentos de la ciudad, tales como la avenida Bolívar (que deriva del Plan Monumental), el parque Los Caobos, el bulevar de Sabana Grande y la avenida Francisco de Miranda, entre otras piezas centrales, fueron integrados con el trazado del Metro en un solo y único corredor a una escala mayor. El metro, publicitado como “la gran solución para Caracas”, transformó el contexto urbano alrededor de cada una de las 22 estaciones, construyendo nuevos espacios públicos, paseos, plazas y bulevares, donde la arquitectura de las estaciones vinculadas a los sectores cubiertos a lo largo de su trazado, reforzaron la identidad de Caracas, generando un profundo sentido de rescate de la ciudad, de su estética urbana y su historia.
Especial impacto tuvo el sistema en los sectores de Agua Salud, Chacaíto, La Hoyada y Propatria donde ofreció generosos espacios peatonales a la ciudad, e incorporó intervenciones de grandes artistas locales entre los que destacan, por sólo mencionar algunos, Jesús Soto, Carlos Cruz-Diez, Alejandro Otero, Francisco Narváez, Cornelis Zitman o Gego, la mayor parte merecedores, en su momento, de una mención de los Premios Nacionales de Cultura. A ellos se sumarán, entre otros: Rafael Barrios, Lía Bermúdez, Juvenal Ravelo y Héctor Poleo.
El proyecto, que impactó positivamente en la ciudad, se acompañó de una clara señalización, equipamiento interior, ambientación, iluminación e integración artística de alta factura bajo la dirección del arquitecto y urbanista Max Pedemonte a cargo de la División de Arquitectura de la C.A. Metro de Caracas. La experiencia llevada adelante por Pedemonte fue recogida en 1984 en el libro Rutas Paralelas publicación que además le sirvió como Trabajo de Ascenso en la UCV.
Todo ello contribuyó a darle una distinción espacial, una clara identidad y especificidad programática a cada estación, intentando construir a través del sistema de túneles una nueva relación con la ciudad, favoreciendo la compresión de la forma urbana de la capital y privilegiando el aspecto más urbanístico del Metro: el fortalecimiento de la conectividad y la continuidad de una estructura urbana, que era percibida como fragmentaria.
Los cambios estructurales introducidos en la ciudad por el sistema Metro y la nueva funcionalidad de la red subterránea a partir de 1983, sumados a la propuesta de ordenación direccional introducida por la red de autopistas existente, contribuirían también a reforzar, aún más, la visión integrada y global propuesta por el Plan Regulador de 1951 sobre el ámbito territorial de Caracas.
Este plano de 1982, que como ya se dijo expresa las distancias reales entre estaciones y la ubicación exacta de las mismas, sería posteriormente desechado como representación para permitir a los usuarios orientarse en la red subterránea. Su lugar lo ocuparía el diseñado por Santiago Pol que sintetiza la red bajo los mismos principios gráficos del paradigmático plano del Metro de Londres -uno de los mapas mas influyentes de la historia- realizado por Henry Charles Beck en 1930. Se trata el de Pol de un plano opuesto al de 1982, al dejar de lado la geografía como base cartográfica implementando una estética asociada a los circuitos eléctricos, que privilegia la lectura de las conexiones y que prescinde de distancias reales, con una simplicidad y esquematismo que permitía que supiésemos exactamente a dónde vamos con una simple mirada al dibujo.

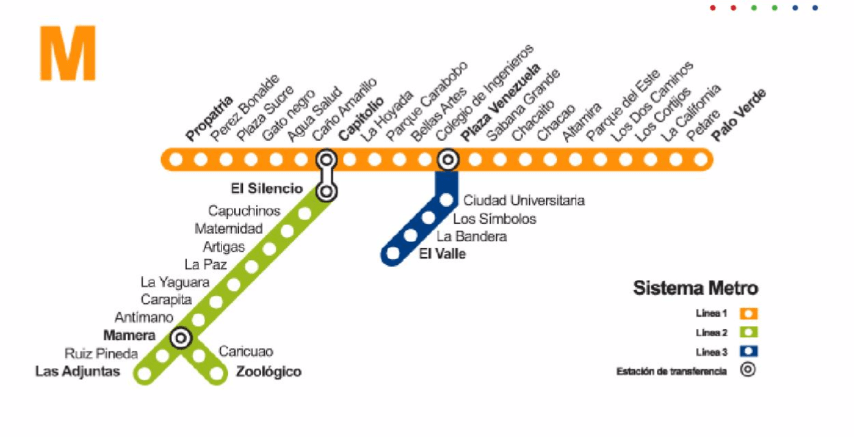

El plano que hoy nos ha ocupado constituye toda una rareza, siendo el de Pol el que aún permanece en la memoria del caraqueño como el Plano del Metro de Caracas.
IGV/ACA
Procedencia de las imágenes
Postal. https://caracas-antesahora.blogspot.com/2008/03/evolucin-histrica-de-caracas.html
1. Colección Crono Arquitectura Venezuela
2. https://es.wikipedia.org/wiki/Metro_de_Caracas
3. http://guiaccs.com/planos/diagramas-y-abstracciones-el-metro-de-caracas/
